Schritt für Schritt erklärt:

Bauelemente-Montage

Wir wollen, dass Sie sicher durch den „Dschungel“ der Bauelemente-Montage kommen!!!

Die Wahl des richtigen Fensters ist ein wichtiges Thema für Neubau und Sanierung. Ebenso wichtig wie die Qualität des Fensters, ist die sach- und fachgerechte Montage und damit die Abdichtung/Dämmung zwischen Mauerwerk und Bauelement. Hier gibt es mittlerweile eine so große Auswahl an Systemen und Möglichkeiten verschiedenster Anbieter, dass stellenweise die eigentliche gesetzliche Forderung für eine ordnungsgemäße Abdichtung/Dämmung einer Baukörperanschlussfuge schnell vergessen wird.

Denn die Forderung vom Gesetzgeber ist im Prinzip ganz einfach:

• dauerhaft luftdicht
• dauerhaft UV-beständig
• dauerhaft dämmend

Grundlagen zur Erfüllung der Forderungen stehen u.a. in folgenden Regelwerken:

• Energieeinsparverordnung (EnEV)
• DIN 4108 Wärmeschutz im Hochbau
• DIN 18355 Tischlerarbeiten
• DIN 4109 Schallschutz im Hochbau
• DIN 4102 Brandschutz im Hochbau und BRL
• DIN 1946 Lüftungskonzept von Wohngebäuden
• Herstellerrichtlinie (Produkthaftung)

Mit welchen Materialien diese Leistung erfüllt wird, ist vom Gesetzgeber nicht vorgeschrieben!!

Neben den allgemein bekannten und herkömmlichen System wie Folien, Multifunktionsbänder usw., gibt es auch noch unser ClearoPAG Abdichtungs-und Dämmsystem.

Hierzu erklären und belegen wir, wie man einfach, schnell, sicher & zeitsparend mit unseren geprüften Produkten die Elemente-Montage in Neubau und Sanierung durchführen kann.

Vorbereitung / Prüfung der baulichen Situation für die Bauelemente-Montage

Um den Baukörperanschluss fachgerecht zu planen und auszuführen sind die statischen und bauphysikalischen Anforderungen zu erfüllen, die man in den Regelwerken vorgibt, um den Gebrauch und die Funktion zu erreichen.

1. Begutachtung / Prüfung des Untergrunds bzw. der Laibungsbeschaffenheit

• Tragfähigkeit
• saugender oder nicht saugender Untergrund
• poröser oder glatter Untergrund
• lackierte Oberflächen oder Eisenträger

2. Fugendimensionierung (Fugenbreite /-tiefe / Sichtfuge)

• bei zu großer Fugenbreite/-tiefe ggf. mit geeigneten Materialien ausgleichen
• Entfernen von nicht tragfähigen Untergründen

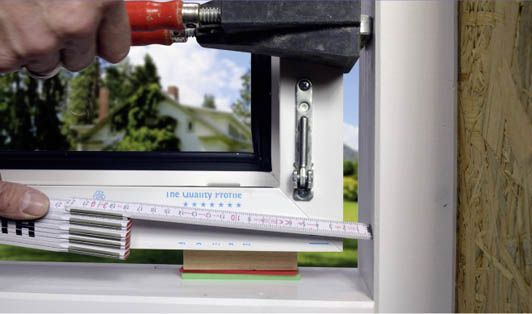

Einstellen des Bauelements in die vorgesehene Öffnung

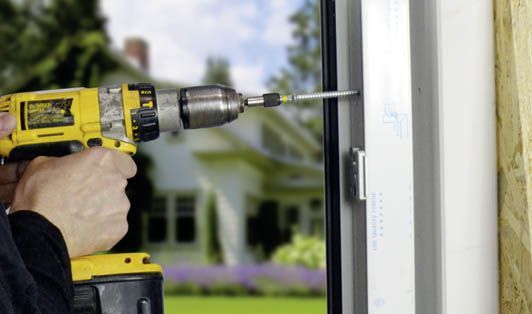

Sicherstellung der dauerhaften mechanischen Befestigung/ Lastabtragung unter Berücksichtigung des Baukörperuntergrundes

Bauteile sind so zu befestigen, dass die Kräfte sicher in den Baukörper übertragen und Bewegungen aus dem Baukörper aufgenommen werden! (DIN 18355)

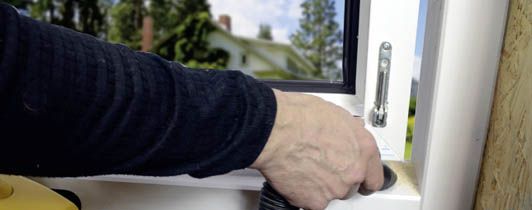

Anfallender Bohrstaub ist zu entfernen (z.B. absaugen)!!

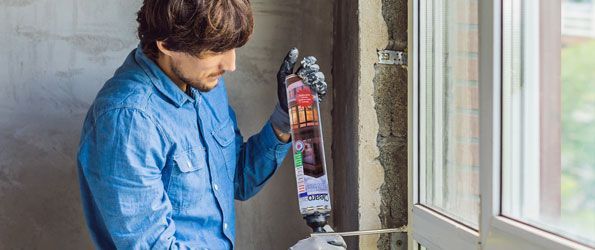

Füllen der Baukörperanschlussfuge mit dem Volumen-Aerosol-Klebstoff 167PLUS zur Herstellung eines dauerhaft luftdichten Anschlusses

Die vorbereitete Fuge mit dem Volumen-Aerosol-Klebstoff 167PLUS auffüllen (ca. 50%)

Der Klebstoff baut nun sein Volumen ohne Druck auf

Die Baukörperanschlussfuge muss nach Aushärtung des Klebstoffes ausgefüllt sein! (DIN 18355)

Weitere Materialien zur Herstellung der geforderten Luftdichtheit durch zusätzliches Anbringen von z.B. Folien auf der Rauminnenseite sind nicht erforderlich, da der Klebstoff 167PLUS nach vollständiger Aushärtung dauerhaft luftdicht ist.

Die Klebstofffuge nach vollständiger Aushärtung, entsprechend der konstruktiven Anforderungen, mit geeigneten Materialien wie z.B. Putz, Dichtstoff, Leisten oder Dichtbändern absichern!

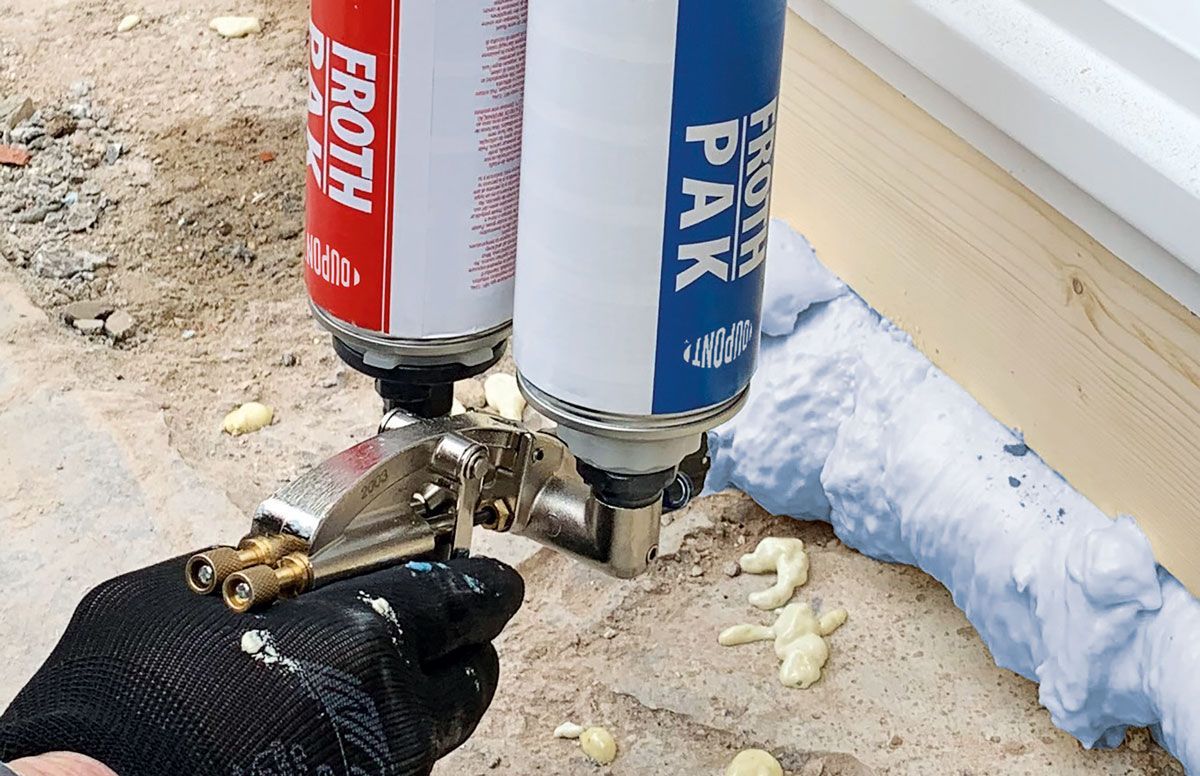

Füllen des unteren/waagerechten Baukörperanschlusses mit Froth-Pak™ HC Mini CP2 zur Herstellung eines dauerhaft luftdichten Anschlusses bzw. zur zusätzlichen Lastabtragung

Unterfüllen des gesamten Elements/Hohlraumes (ca. 30%)

Abschneiden der Überstände

UV-Absicherung des Materials im Außenbereich

Zur Unterstützung der dauerhaften mechanischen Lastabtragung, Dämmung und Luftdichtheit gemäß gesetzlicher Anforderungen

Unterfüllen von Hebe-Schiebe-Elementen

Unterfüllen von Bauelementen im Brüstungsbereich

Unterfüllen und Montage von Hauseingangstüren

Montage von Innentüren uvm.

Das System zeichnet sich durch folgende Eigenschaften aus:

• hochdruckfest (ca. 12t/m² im ausgehärteten Zustand)
• schnelle Reaktionszeit
  (Steigzeit ca. 30 Sekunden und schneidbar nach ca. 2 Minuten)
• hochwärmedämmend (Wärmeleitfähigkeit <0,023 W/(m*K)
• luftdicht (< 0,1 m³/mh(daPa) ²/³), nach DIN 4108
• Fugenschalldämm-Maß ca. 58 dB
• Brandklasse B2 nach DIN 4102
